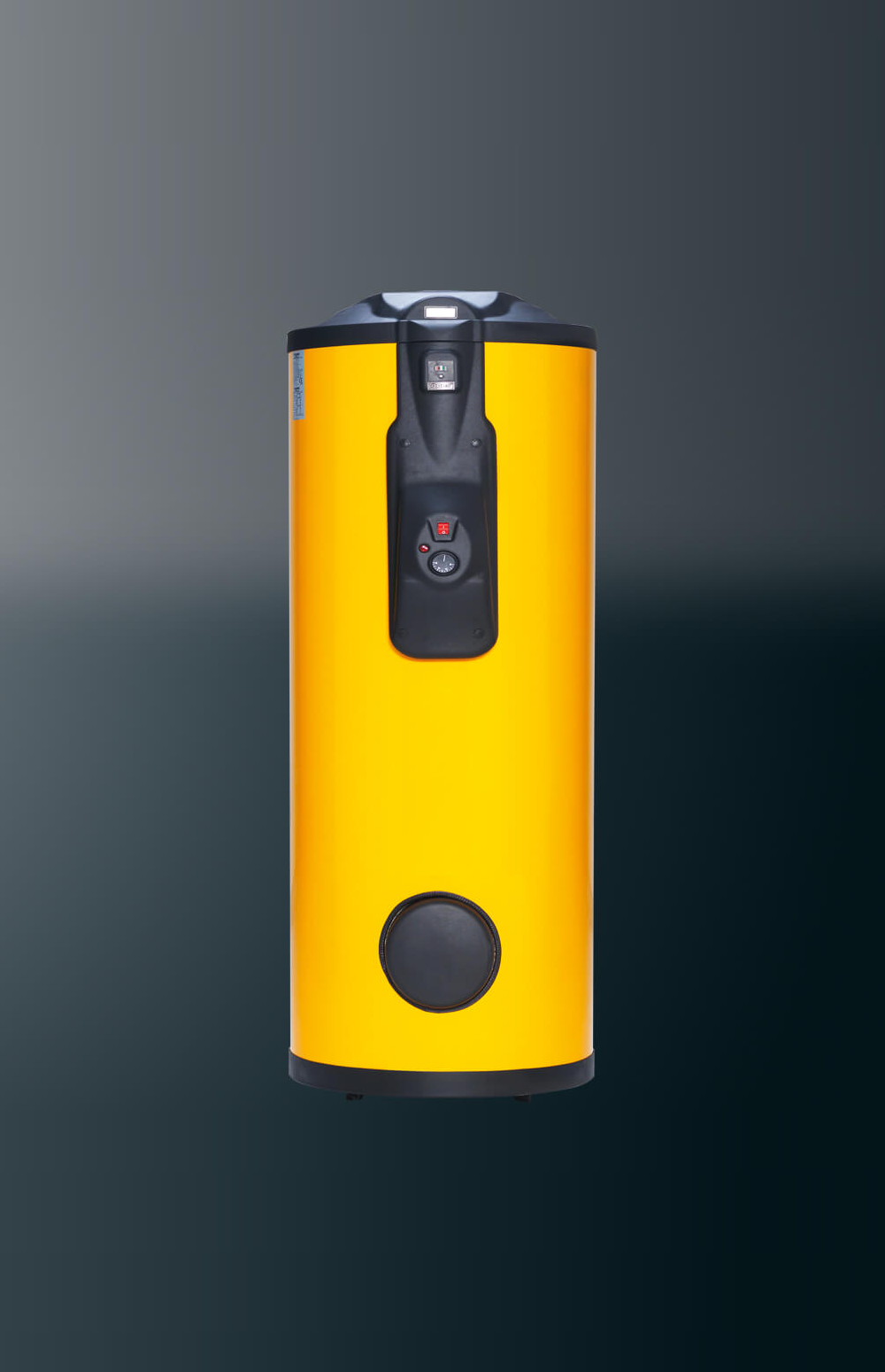

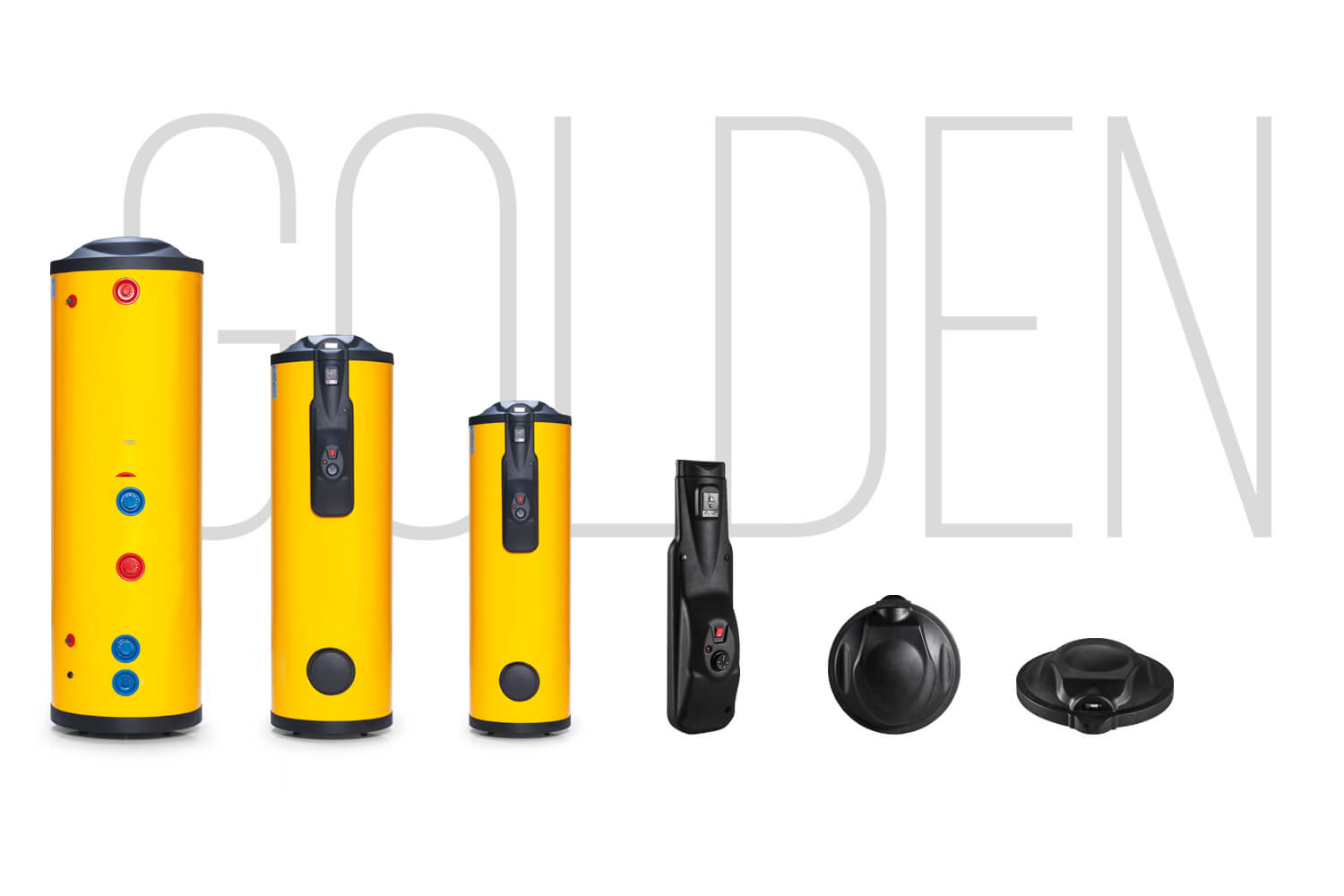

Golden/Panolu

Avantajlar

Kazan kazanlarının iç yüzeyleri titanyum esaslı emaye (Glassy Surface) ile kaplanmaktadır. Bu işlem uygulanarak; kazanların kullanım amaçlarına uygun olarak korozyona karşı dirençleri arttırılmaktadır. Bu işlem ile tankın yüzey pürüzlülüğü azaltıldığı için kullanımı sırasında yüzeyde malzeme ve bakteri birikimi büyük ölçüde azaltılır ve sistem hijyeni sağlanır. Hızlı kazanlar özel serpantin tasarımları sayesinde söndürme bölgelerinin oluşmasını engeller. Titanyum emaye kaplama, bakteri üremesini ve korozyonu önler.

Çalışma prensibi

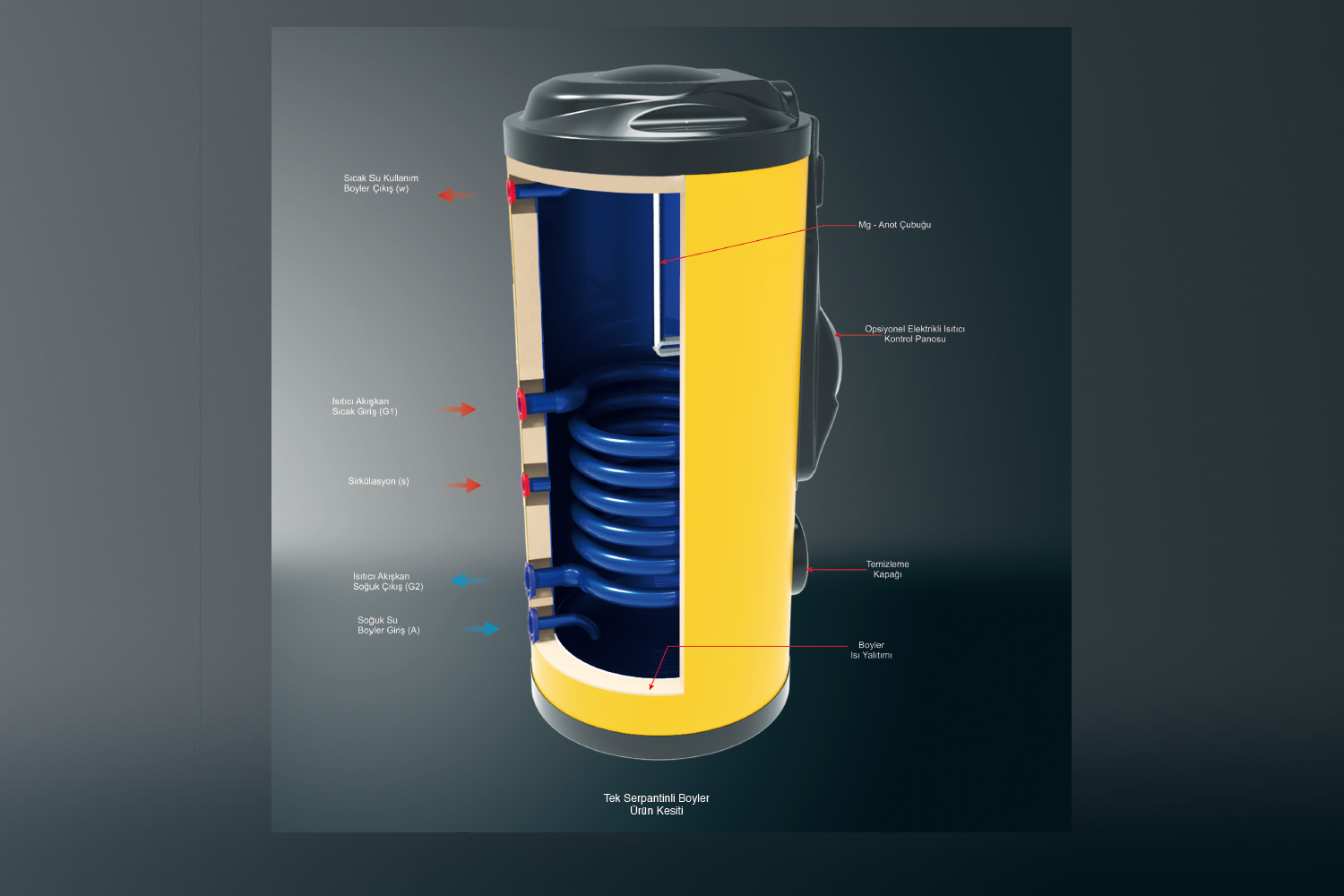

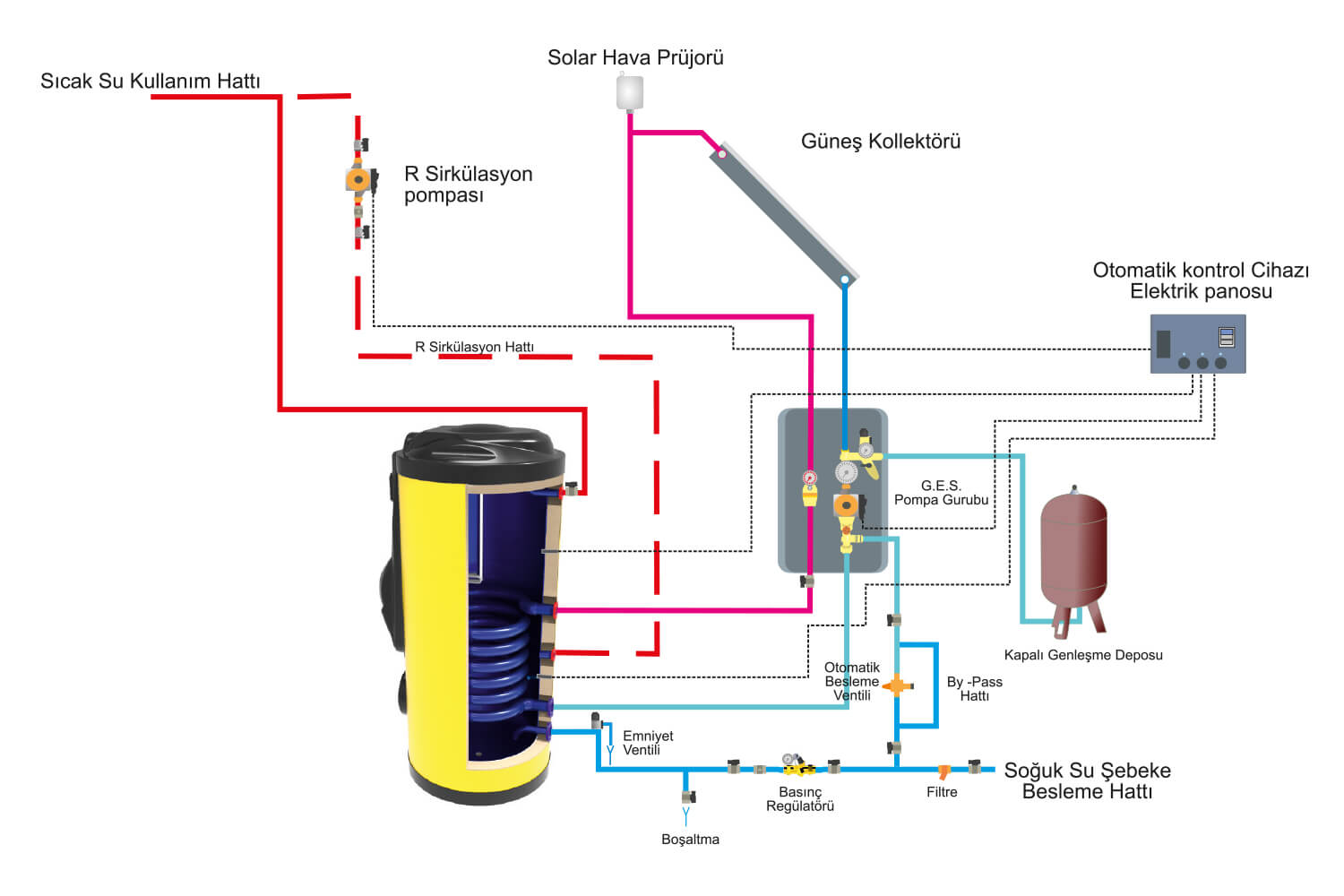

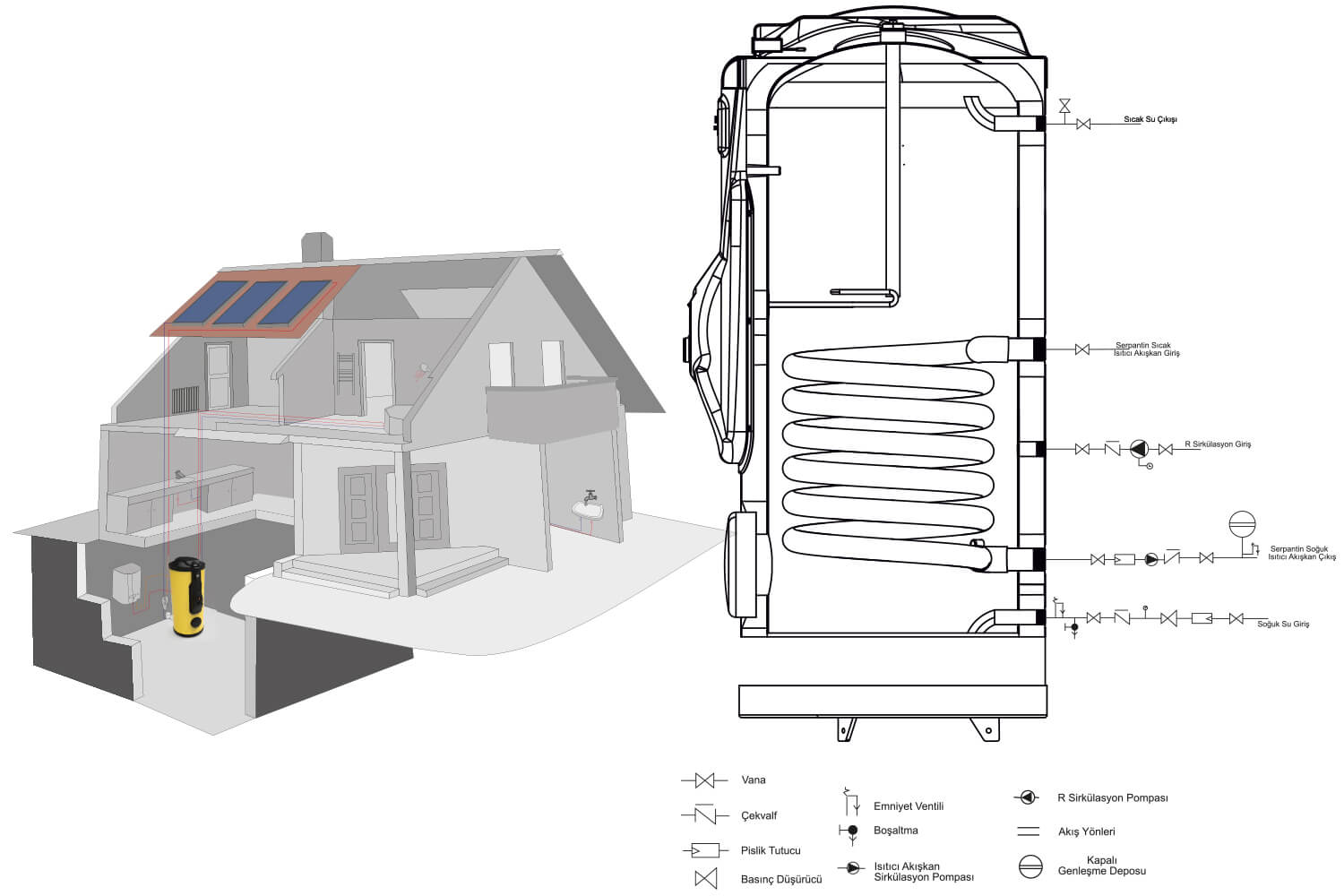

Temiz sıcak su üretimi ve depolanması için özel tasarlanmış serpantin sayesinde merkezi sıcak su sistemi ile apartman ve her türlü tesiste suyu ısıtan ve depolayan basınçlı kaplardır. Tek serpantinli boyler, içerisinde sadece bir adet serpantin ile su ısıtma ve depolama işlemini sağlayan boyler türüdür. Cebri sirkülasyonda sistemi kontrol eden bir elektronik kontrolör bulunmaktadır. Bu cihaz sayesinde kollektör ve kazan sıcaklıkları ölçülür ve sirkülasyon pompası vasıtasıyla gerekli sıcaklık kazana aktarılır. toplayıcıdan daha seviye

TEK SERPANTİNLİ BOYLER TEKNİK ÖZELLİKLERİ

Sistem Özellikleri

KULLANIM SUYU GİRİŞİ 10- ÇIKIŞI 45° KALORİFER İÇİN	OG-02-162	OG-02-202	OG-02-302	OG-02-402	OG-02-502	OG-02-602	OG-02-802	OG-02-1002	OG-02-1502	OG-02-2002	OG-02-2502	OG-02-3002	OG-02-4002	OG-02-5002	OG-02-6002
SÜREKLİ RESİMDE 90° SEPRATİN KAZANA BAĞLANACAK 1.DEVRE (100-80). 2.DEVRE(10-45°)	KW	29,18	40,68	48,55	57,08	68,03	79,06	83,88	91,66	135,63	138,68	152,88	175,88	207,86	293,23	360,04
	lt/h	718	1000,1	1194,73	1404,62	1674,24	1945,08	2064,16	2255,6	3337,62	3412,53	3762,11	4328,09	5144,87	7215,62	8859,68
SÜREKLİ RESİMDE 80° SEPRATİN KAZANA BAĞLANACAK 1.DEVRE (90-70). 2.DEVRE(10-45°)	KW	27,18	33,02	39,42	46,34	55,24	64,19	68,11	74,42	110,131	112,6	124,37	142,81	168,77	238,09	292,34
	lt/h	583,18	812,76	970,07	1140,48	1359,4	1479,64	1676	1831,44	3337,62	2709,39	2770,81	3054,65	3514,205	4153,03	5858,74
SÜREKLİ RESİMDE 70° SEPRATİN KAZANA BAĞLANACAK 1.DEVRE (80-60). 2.DEVRE(10-45°)	KW	17,89	24,94	29,77	35	41,71	48,47	51,42	56,198	83,15	85,02	93,73	107,83	127,43	179,77	220,74
	lt/h	440,35	613,7	732,48	861,15	1026,45	1192,74	1265,51	1382,87	2046,25	2092,17	2306,49	2653,44	3135,85	4423,79	5431,75
KULLANIM SUYU GİRİŞİ 10- ÇIKIŞI 45° KALORİFER İÇİN	OG-02-162	OG-02-202	OG-02-302	OG-02-402	OG-02-502	OG-02-602	OG-02-802	OG-02-1002	OG-02-1502	OG-02-2002	OG-02-2502	OG-02-3002	OG-02-4002	OG-02-5002	OG-02-6002
SÜREKLİ RESİMDE 90° SEPRATİN KAZANA BAĞLANACAK 1.DEVRE (100-80). 2.DEVRE(10-60°)	KW	22,52	31,17	38,8	63,45	71,84	89,93	98,57	132,46	143,28	161,124	201,13	240,6	300,08	326,85	450,94
	lt/h	387,98	536,94	668,42	1093	1237,5	1549,1	1698,14	2281,74	2468	2775,34	3464,52	4144,39	5168,84	5629,79	7767,54
SÜREKLİ RESİMDE 80° SEPRATİN KAZANA BAĞLANACAK 1.DEVRE (90-70). 2.DEVRE(10-60°)	KW	16,29	22,54	45,89	51,96	65,04	71,3	95,87	103,62	116,53	145,47	174,01	217,032	236,39	326,14	351,85
	lt/h	280,6	388,34	483,43	790,5	895	1120,39	1228,18	1657,26	1784,98	2007,26	2505,71	2997,42	3738,36	4071,86	5617,84
SÜREKLİ RESİMDE 70° SEPRATİN KAZANA BAĞLANACAK 1.DEVRE (80-60). 2.DEVRE(10-60°)	KW	9,67	13,39	16,67	27,26	30,87	38,65	42,37	56,92	61,57	69,24	86,43	103,397	128,95	140,46	193,78
	lt/h	166,73	230,74	287,24	469,68	531,79	665,71	729,76	980,55	1060,59	1192,67	1488,83	1781	2221,24	2419,4	3338
KULLANIM SUYU GİRİŞİ 10- ÇIKIŞI 45° KALORİFER İÇİN	OG-02-162	OG-02-202	OG-02-302	OG-02-402	OG-02-502	OG-02-602	OG-02-802	OG-02-1002	OG-02-1502	OG-02-2002	OG-02-2502	OG-02-3002	OG-02-4002	OG-02-5002	OG-02-6002
GÜNEŞ ENERJİSİ SİKÜLASYON 1.DEVRE (70-60). 2.DEVRE(10-45°)	KW	15,71	21,74	27,06	44,25	50,11	62,72	68,76	99,23	112,37	140,28	167,81	209,29	227,96	314,52	339,3
GÜNEŞ ENERJİSİ SİKÜLASYON 1.DEVRE (70-60). 2.DEVRE(10-45°)	lt/h	386,57	535	666	1089	1233	1543,49	1692	2273,47	2459,06	2765,29	3451,97	4129,37	5150,12	5609,57	7739,4
KULLANIM SUYU GİRİŞİ 10- ÇIKIŞI 45° KALORİFER İÇİN	OG-02-162	OG-02-202	OG-02-302	OG-02-402	OG-02-502	OG-02-602	OG-02-802	OG-02-1002	OG-02-1502	OG-02-2002	OG-02-2502	OG-02-3002	OG-02-4002	OG-02-5002	OG-02-6002
GÜNEŞ ENERJİSİ SİKÜLASYON 1.DEVRE (70-60). 2.DEVRE(10-60°)	KW	8,27	11,45	14,25	23,31	26,39	33,04	36,22	48,67	52,64	59,2	73,902	88,404	110,25	120	168,73
GÜNEŞ ENERJİSİ SİKÜLASYON 1.DEVRE (70-60). 2.DEVRE(10-60°)	lt/h	142,55	197,28	245,59	402	454,68	569,18	623,94	838,37	906,81	1019,73	1272,96	1522,75	1899,16	2058,69	2906,46
Basınç Değerleri	OG-02-162	OG-02-202	OG-02-302	OG-02-402	OG-02-502	OG-02-602	OG-02-802	OG-02-1002	OG-02-1502	OG-02-2002	OG-02-2502	OG-02-3002	OG-02-4002	OG-02-5002	OG-02-6002
SÜREKLİ REJİMDE ISITICI SU DEBİSİ	m³/h	0.6	0.7	1	1,3	1.6	1,85	2.3	2.5	2,8	3.5	4.1	5.2	6.42	8,22	9,54
SERPANTİN DİRENCİ (BASINÇ KAYBI)	mmSS	23	25	135	183	215	354	544	676	854	1556	2370	4312	5412	6721	7358
SERPANTİN DİRENCİ (BASINÇ KAYBI)	Pa	1019	1522	803	14034	2933	7673	7573	17507	21989	29211	47350	76315	138822	194644	264554
Basınç Değerleri	OG-02-162	OG-02-202	OG-02-302	OG-02-402	OG-02-502	OG-02-602	OG-02-802	OG-02-1002	OG-02-1502	OG-02-2002	OG-02-2502	OG-02-3002	OG-02-4002	OG-02-5002	OG-02-6002
	m³/h	0,9	1.01	1,20	1,6	1,73	1,7	2.15	2.35	3.48	3.55	3.92	4.51	5,32	6,4	7,2
		34	38	65	115	153	163	227	291	791	845	1000	1427	1625	1830	2115
		342	381	650	1115	1532	1630	2270	2909	7906	8450	9995	14267	16250	18325	21150
Tip	OG-01-162	OG-01-202	OG-01-302	OG-01-402	OG-01-502	OG-01-602	OG-01-802	OG-01-1002	OG-01-1502	OG-01-2002	OG-01-2502	OG-01-3002	OG-01-4002	OG-01-5000	OG-01-6000
Kapasite	160	200	300	400	500	600	800	1000	1500	2000	2500	3000	4000	5000	6000
Depo Çapı (D)	480	580	580	750	750	750	940	1000	1200	1350	1470	1470	1660	1660	1760
Genişlik (E)	600	700	700	870	870	870	1100	1150	1350	1500	1620	1620	1820	1820	1920
Yükseklik (H)	1610	1425	1900	1525	1825	2025	2010	2015	1988,5	2040	2145	2660	3000	3500	3750
Isıtma yüzeyi 1 (Serpentin-WAT1 alt)	0.82 m2	0.99 m2	1.60 m2	1.82 m2	2.28 m2	2.50 m2	3.26 m2	3.53 m2	3.97 m2	4.95 m2	5.92 m2	7.39 m2	8.5 m2	11.74 m2	12.66 m2
Isıtma Yüzeyi 2 (Serpentin-WAT2 alt)	0.61 m2	0.80 m2	0.98 m2	1.15 m2	1.38 m2	1.60 m2	1.65 m2	1.80 m2	2.67 m2	2.73 m2	3 m2	3.46 m2	4.25 m2	6 m2	6.3 m2
Flanş (ØT)	DN 100	DN 100	DN 100	DN 100	DN 100	DN 200	DN 200	DN 200	DN 400	DN 400	DN 400	DN 400	DN 400	DN 400	DN 400
(M)	320	336	336	387	387	387	477	488	717	716	755	753	1200	1380	1550
Boyler Max. Çalışma Basıncı	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar
Boyler Test Çalışma Basıncı	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar
Boyler Max. Çalışma Sıcaklığı	95 °C	95 °C	95 °C	95 °C	95 °C	95 °C	95 °C	95 °C	95 °C	95 °C	95 °C	95 °C	95 °C	95 °C	95 °C
Sepratin Max. Çalışma Basıncı	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar	10 bar
Serpentin Test basıncı	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar	18 bar
Serpentin Max. Çalışma Sıcaklığı	145 °C	145 °C	145 °C	145 °C	145 °C	145 °C	145 °C	145 °C	145 °C	145 °C	145 °C	145 °C	145 °C	145 °C	145 °C
Bürüt Ağırlığı	91	108	146	174	198	238	280	340	540	480	570	620	840	1520	1540	1850
